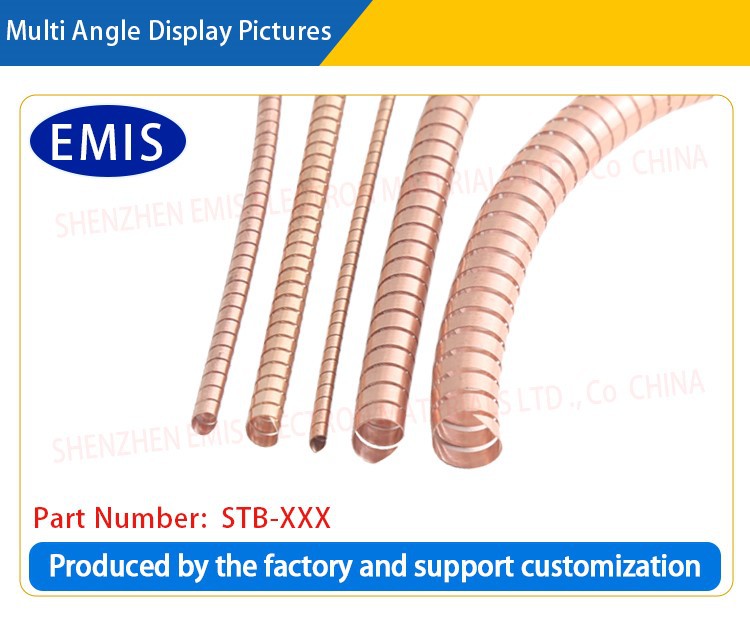

Skjölduð spíralpípaþétting





Hlífðarspíralrörsþéttingin er úr mjög teygjanlegu tinihúðuðu beryllium kopar, nikkelhúðuðu beryllium kopar, ryðfríu stáli og öðrum efnum. Þessi einstaka uppbygging gefur henni framúrskarandi rafsegulbylgjuvörn. Það getur í raun hindrað truflun á ytri rafsegulbylgjum og tryggt eðlilega notkun búnaðarins í flóknu rafsegulumhverfi.







Tilvísunarmynd þyrilpípustærðar I. Uppsett í staðlaðri O-hringa gróp II. Settu upp í svifhalsgróp







Við getum sérsniðið breidd, þykkt og ytri þvermál beryllium kopar / ryðfríu stáli hráefnis í samræmi við þarfir þínar. Þessi þéttiþétting er sett í gróp. Sértæk uppsetningaraðferð er sýnd á myndinni. Staðlaðar vörulýsingar eru sýndar í beryllium kopar spíralrör færibreytutöflunni:



NEI	Hluti Nubmer	T (mm)	Þvermál (D)	Lengd Max	Yfirborðsfrágangur	Innri kjarni	Uppsett stærð
							W	H	N
1	STB-086	0.08	0.86} mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9,60 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 metrar	Björt. Nikkel. Tini. Gull. silfur	STB-1270-IC	16.70	9.60	12.30



































Við getum líka notað ryðfríu stáli til að búa til spíra rör. Hlutanúmer eins og hér að neðan.



NEI	Hlutanúmer	T (mm)	Diamet er	Lengd Max /Spólu	Yfirborðsfrágangur	Innri kjarni P/N	Uppsett stærð
							W	H	N
1	STS-086	0.08	0.86} mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-086-IC	1.20	0.58	0.84
2	STS-120	0.08	1,20 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-120-IC	1.60	0.90	1.15
3	STS-160	0.08	1,60 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-160-IC	2.38	1.16	1.52
4	STS-178	0.1	1,78 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-178-IC	2.38	1.35	1.70
5	STS-198	0.1	1,98 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-198-IC	2.76	1.50	1.90
6	STS-238	0.1	2,38 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-238-IC	3.20	1.78	2.30
7	STS-260	0.1	2,60 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-260-IC	3.60	1.95	2.50
8	STS-276	0.1	2,76 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-276-IC	4.00	2.10	2.67
9	STS-320	0.1	3,20 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-320-IC	4.40	2.38	3.10
10	STS-360	0.1	3,60 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-360-IC	4.80	2.67	3.50
11	STS-440	0.1	4,40 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-440-IC	5.95	3.25	4.20
12	STS-475	0.1	4,75 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-475-IC	6.35	3.60	4.60
13	STS-625	0.1	6,25 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-625-IC	8.70	4.70	6.10
14	STS-800	0.1	8.00 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-800-IC	10.70	6.00	7.62
15	STS-960	0.1	9,60 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-960-IC	12.70	7.10	9.24
16	STS-1270	0.1	12,7 mm	10 metrar	Björt. Nikkel. Tini o.s.frv	STS-1270-IC	16.70	9.60	12.30



1. Vöruflokkun

Hlífðarþéttingar fyrir spíralrör eru skipt í beryllíum kopar spíralrörsþéttingar og ryðfríu stáli spíralrör hlífðarþéttingar í samræmi við mismunandi efni.

Beryllium kopar spíralrör eru afkastamikil rafsegulhlífðarpúðar. Þeir eru búnir til úr hágæða beryllium kopar efni, þeir hafa framúrskarandi mýkt og mótstöðu gegn varanlegri aflögun þjöppunar.

Þeir geta fljótt náð upprunalegu lögun sinni eftir að hafa verið kreistir af utanaðkomandi krafti og geta lagað sig að eyðum af mismunandi stærðum og gerðum til að tryggja góða snertingu og hlífðaráhrif; yfirborð spíralrörsins er niðursoðið eða nikkelhúðað til að bæta leiðni þess og hlífðarafköst enn frekar og brúnhúðuðu púðarnir hafa sterka

viðnám gegn rafefnafræðilegri tæringu í rakt og saltúðaumhverfi.

Ryðfrítt stál spíralrör hlífðarþéttingar eru spíralrör hlífðarræmur úr ryðfríu stáli.

Ryðfrítt stál spíralrör hafa framúrskarandi mýkt og þrýstiþol og geta náð umtalsverðum stuðningi og afturköllunaraðgerðum. Þeir geta verið settir upp á plötur af hvaða þykkt sem er án viðbótarstuðnings. Að auki geta ryðfrítt stál spíralrör einnig veitt framúrskarandi hlífðarafköst til að vernda rafeindabúnað gegn rafsegultruflunum.



Kynna

Hlífða spíralrörsþéttingin er úr mjög teygjanlegu tinihúðuðu beryllium kopar, nikkelhúðuðu beryllíum kopar, ryðfríu stáli og öðrum efnum. Þessi einstaka uppbygging gefur henni framúrskarandi rafsegulbylgjuvörn. Það getur í raun hindrað truflun á ytri rafsegulbylgjum og tryggt eðlilega notkun búnaðarins í flóknu rafsegulumhverfi. Hvort sem það er hátíðni eða lágtíðni rafsegulbylgjur, þá er hægt að verja hana á skilvirkan hátt, sem veitir áreiðanlega vernd fyrir búnað sem krefst mikillar rafsegulbylgjuvörn.

Helstu aðgerðir hlífðar spíralrörþéttinga

Rafsegulvörn: Mikilvægasta hlutverkið er rafsegulvörn. Í gegnum málmspíralrörsbygginguna getur það í raun einangrað ytri eða innri rafsegultruflanir, verndað rafeindabúnað gegn truflunum á rafsegulgeislun og tryggt eðlilega notkun búnaðarins.

Draga úr leka rafsegulgeislunar: Þegar það er notað í leiðslukerfi til að senda merki eða strauma, getur hlífðar spíralrörsþéttingin komið í veg fyrir leka rafsegulgeislunar merkja eða strauma og forðast truflun á umhverfi eða búnaði í kring.

Bæta rafsegulsamhæfi (EMC): Notað á iðnaðarbúnað, samskiptabúnað, lækningatæki og önnur svið til að tryggja að búnaðurinn uppfylli EMC (rafsegulsamhæfi) staðla og uppfylli laga- og öryggisreglur.

Byggingarvörn og ending: Spíralpípuþéttingar geta einnig veitt líkamlega vörn til að koma í veg fyrir að búnaður skemmist af núningi, árekstri eða öðrum líkamlegum skemmdum og aukið endingu röra eða búnaðar.

Uppbygging og efni hlífðar spíralpípaþéttinga

Uppbygging hlífðar spíralpípaþéttinga inniheldur venjulega tvo hluta:

Vírnetlag: Vírnetið er ofið úr mjög leiðandi málmum (eins og ryðfríu stáli, kopar, áli o.s.frv.) og ber ábyrgð á að veita rafsegulvörn. Þéttleiki og efni vírnetsins ákvarða verndarvirkni þess.

Teygjanlegt eða hlífðarlag: Innra og ytra yfirborð spíralpípunnar eru almennt með lag af teygju (eins og gúmmí, kísill osfrv.) eða hlífðarlag, sem gegnir aðallega hlutverki í vatnsþéttingu, tæringarþol og höggþol. Elastómer efni geta einnig veitt ákveðna stuðpúðaáhrif og aukið endingu þéttingarinnar.

Hlífðar spíralrörþéttingar eru afkastamiklar rafsegulhlífarþéttingar. Þetta hlífðarþéttingarefni er tilvalið hlífðarefni fyrir hernaðar- og geimferðaverkefni, auk nokkurra borgaralegra rafeindabúnaðar sem krefst skilvirkrar hlífðar og þéttingar, og getur verið mikið notað í hlífðarvandamálum sem aðrar þéttingar geta ekki leyst. Hlífðarvirkni þessarar þéttingarþéttingar er 86dB til 165dB.

Ryðfrítt stál spíralrör eru einnig afkastamikil rafsegulhlífðarþéttingar. Þessi vara er mjög hentug fyrir borgaraleg notkun og er í samræmi við Evróputilskipun 83528. Þessar þéttingar geta veitt meira en 95 dB hlífðargæði við 1GHz.

Fyrirtækið okkar veitir faglega sérsniðna þjónustu fyrir þéttingar á spíralrör, sem miðar að því að veita viðskiptavinum í mismunandi atvinnugreinum skilvirka rafsegulvörn og verndarlausnir. Í gegnum sérsniðna þjónustu getum við hannað og framleitt hlífðar spíralrör þéttingar sem uppfylla sérstaka notkunarumhverfi þeirra í samræmi við sérstakar þarfir viðskiptavina, sem tryggir að frammistaða, stærð og notagildi vörunnar séu fullkomlega samræmd til að hjálpa viðskiptavinum að takast á við flóknar rafsegultruflanir ( EMI) vandamál.





Umsóknarreitir

Rafeindabúnaður: Í samskiptum, læknisfræði, rafeindatækni og öðrum búnaði eru hlífðar spíralrörþéttingar mikið notaðar til að vernda viðkvæma hluti fyrir rafsegultruflunum.

Bílaiðnaður: Í rafeindakerfum á ökutækjum eru hlífðar spíralrörþéttingar oft notaðar til að verja skynjara, snúrur og tengi til að koma í veg fyrir að rafsegultruflanir hafi áhrif á rafeindastýrikerfi bílsins, sérstaklega eðlilega notkun sjálfstýrðs aksturs og greindra kerfa.

Aerospace: Í mikilli eftirspurn eins og geimfarum og gervihnattasamskiptum er hægt að nota hlífðar spíralrörþéttingar fyrir rafsegulvörn á snúrum, leiðslum, tækjum og búnaði til að tryggja áreiðanleika búnaðar og stöðugleika samskipta.

Iðnaðarforrit: Í iðnaðarstýringu, raforkuframleiðslubúnaði, spennum og öðrum búnaði er hægt að nota hlífðar spíralrörþéttingar til að draga úr rafsegultruflunum á milli búnaðar og bæta stöðugleika rafkerfa.

Hernaðar- og öryggisbúnaður: Í hernaðarsamskiptabúnaði, ratsjárkerfum, gervihnattasamskiptum og öðrum sviðum eru hlífðar spíralrörþéttingar notaðar til að bæta truflunargetu búnaðar og tryggja örugga sendingu mikilvægra merkja.

Kostir frammistöðu

Hlífðar spíralrörþéttingar hafa framúrskarandi leiðni og hlífðareiginleika;

Hlífðar spíralrörþéttingar hafa framúrskarandi tæringarþol eftir rafhúðun; Efniseiginleikar beryllíum kopar spíralröra geta náð betri hitaflutningi og kælingu;

Hlífðar spíralrörþéttingar geta veitt mikla mýkt og litla slökun í samræmi við vorafköst; Ryðfrítt stál spíralrör hafa framúrskarandi tæringarþol og slitþol og endingartími þeirra er langur, sem dregur úr viðhalds- og skiptikostnaði;

Ryðfrítt stál spíralrör geta samt viðhaldið góðum vélrænni eiginleikum undir háhitaumhverfi og henta fyrir hitaskipti og önnur svið;

Ryðfrítt stál spíralrör er auðvelt að þrífa og hentugur til notkunar í matvæla- og lækningaiðnaði;

Að bæta PVC og öðrum innri kjarna við spíralrörið getur breytt mismunandi þjöppunarkrafti;

Allar vörur (þar á meðal rafhúðun) eru í samræmi við SGS, ROHS, REACH, umhverfisstaðla og aðra staðla.







Framleiðsluferli fyrir varið spíralpípupakka

Tæknilegar breytur vöru

Hráefni:

Spíralrör: Tinnhúðuð berryllium kopar (ekki blý) eða spíralrör

Slöngukjarni: PVC hörku 80.



Skilvirkni:

Hlífðargæði: Á 1MHz-1GHz tíðnisviðinu fer hlífðarvirkni þess yfir 80dB (80dB-160dB). (Eins og sést á myndinni hér að neðan)

Athugið:

1. Standard teygjanlegt afl niðursoðinn beryllium kopar spíral rör þéttingu;

2. Miðlungs teygjanlegt afl niðursoðinn beryllium kopar spíral rör þéttingu;

3. Lágur teygjanlegur kraftur niðursoðinn beryllium kopar spíral rör þétting.

Þjöppunarteygjanlegur kraftur

Beryllium kopar spíral rör hlífðarþéttingar eru skipt í eftirfarandi tvo mismunandi þjöppunarteygjukrafta. Hin fullkomna þjöppun er 25% af þvermál spíralrörsins. Þar sem þrýstingurinn er tengdur við þykkt beryllium kopar hráefnisins, er áætlað gildi teygjanlegra krafta merkt í töflunni hér að neðan:



Þvermál (mm)	Standard teygja*	Miðlungs mýkt
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Athugið: * gefur til kynna að venjulegt teygjanlegt spíralrör sé ekki með innri kjarna, ** gefur til kynna að þetta líkan geti ekki verið með innri kjarna
Hefðbundin teygja: 4,8 kg/cm (meðaltal); Meðal teygja: 1,6 kg/cm (meðaltal)



Afhending, sending og framreiðslu



Fljótleg afhendingargeta

1. Venjulegur magn afgreiðslutími: minna en 3 dagar;

2. Hámarkstími fyrir sérstakar vörur: minna en 7 dagar.

3. Venjulegur afgreiðslutími ókeypis sýnishorns: minna en 2 dagar.

4. Afhendingartími fyrir sérstakar vörur: minna en 7 dagar.

5. Lokunartími handvirkrar sýnisframleiðslu: minna en 7 dagar



Áreiðanleg gæðatrygging

Viðbragðstími fyrir kvartanir viðskiptavina um gæði: innan við 1 klukkustund.

Vöruskiptatími: innan við 1 dagur.

útvega alhliða gæðaskoðunarskýrslur til að tryggja gæði og áreiðanleika vörunnar.,





Q1: Hvað er hlífðarspíralrörþétting?

A1: Hlífðar spíralrörþétting er hlífðarhlutur sem notaður er til rafsegulvörn, venjulega úr málmefni og hefur spíralbyggingu. Meginhlutverk þess er að koma í veg fyrir rafsegultruflanir (EMI) og veita leiðandi leið. Það er oft notað í ýmsum rafeindatækjum og kerfum til að draga úr rafsegultruflunum og bæta stöðugleika rafkerfisins.



Spurning 2: Hver er aðalhlutverk hlífðarspíralrörsþéttingarinnar?

A2: Meginhlutverk hlífðarspíralpípunnar er að veita rafsegulvörn, draga úr truflunum á ytri rafsegulbylgjum á búnaðinum og koma í veg fyrir að rafsegulbylgjur sem búnaðurinn sendir frá sér trufla ytra umhverfið. Að auki getur það einnig veitt raftengingar og leiðandi brautir að vissu marki til að tryggja að búnaðurinn virki stöðugt í flóknu rafsegulumhverfi.

.

Q3: Af hverju að velja sérsniðna hlífðarspíralrörþéttingu?

A3: Sérsniðnar hlífðar spíral rör þéttingar geta nákvæmlega uppfyllt þarfir sérstakra forrita. Hvert tæki hefur mismunandi stærðir, lögun og notkunarumhverfi. Sérsniðin getur tryggt bestu hlífðaráhrifin en tryggir aðlögunarhæfni, endingu og uppsetningarþægindi. Með sérsniðinni þjónustu geta viðskiptavinir valið réttu efni, stærðir, yfirborðsmeðhöndlun og mannvirki til að tryggja að þéttingar virki stöðugt í ákveðnu umhverfi í langan tíma.



Q4: Hvaða eiginleika er hægt að aðlaga fyrir hlífðar spíralrörþéttingar?

A4: Þegar þú sérsniðnar hlífðar spíralrörþéttingar er hægt að stilla eftirfarandi eiginleika:

Stærð og lögun: Sérsniðið lengd, þvermál, halla osfrv í samræmi við stærðarkröfur búnaðar viðskiptavinarins.

Efnisval: Veldu mismunandi málmefni í samræmi við vinnuumhverfið, svo sem beryllíum kopar, ryðfríu stáli, koparhúðuðu álfelgur osfrv., Til að tryggja hlífðaráhrif og tæringarþol.

Yfirborðsmeðferð: Svo sem nikkelhúðun, silfurhúðun, gullhúðun osfrv., Til að auka tæringarþol, leiðni og vélræna eiginleika.

Byggingarhönnun: Stilltu spíralbygginguna og fjölda laga þéttingarinnar til að hámarka hlífðaráhrifin.

Umhverfisaðlögunarhæfni: Sérsníddu háhitaþol, tæringarþol, vatnsheldan og rykþéttan eiginleika til að tryggja langtíma stöðuga notkun við erfiðar aðstæður.



Spurning 5: Hvernig á að tryggja gæði sérsniðinna hlífðar spíralrörþéttinga?

A5: Við tökum upp strangt gæðaeftirlitsferli, frá hönnun, efnisvali, framleiðslu til lokaprófunar, hver hlekkur er stranglega athugaður. Fyrir aðlögun munum við hafa samskipti við viðskiptavini í smáatriðum til að tryggja að hönnunaráætlunin uppfylli umsóknarkröfur; eftir framleiðslu sýna eru margar prófanir (eins og rafsegulvörn, háhitaþol, tæringarþol osfrv.) gerðar til að tryggja gæði vöru. Við fjöldaframleiðslu er fullt eftirlit og prófun einnig framkvæmd til að tryggja að hver vara uppfylli staðla.



Q6: Er hægt að endurnýta hlífðar spíralrörþéttingar?

A6: Hlífðar spíralrörþéttingar eru venjulega hannaðar sem endurnýtanlegar íhlutir, sérstaklega hágæða málmefni og yfirborðsmeðferðir til að tryggja endingu þeirra og langan líftíma. Hins vegar getur langvarandi notkun valdið ákveðnu sliti eða skemmdum, svo reglulegt eftirlit og viðhald er nauðsynlegt. Ef þéttingin er skemmd eða frammistaða minnkar getur tímanleg skipting tryggt að búnaðurinn haldi áfram að virka eðlilega.



Spurning 7: Hvernig á að velja viðeigandi varið spíralrörþéttingu?

A7: Þegar þú velur viðeigandi hlífðar spíralrörþéttingu skal hafa eftirfarandi þætti í huga:

Kröfur um rafsegulsamhæfi búnaðarins: Veldu þéttingu með nægilega hlífðaráhrifum.

Vinnuumhverfi: Taktu tillit til þátta eins og hitastigs, raka og ætandi efnis og veldu efni sem laga sig að umhverfinu.

Stærð og lögun: Gakktu úr skugga um að þéttingin passi við viðmót búnaðarins og staðsetningu uppsetningar.

Endingarkröfur: Veldu endingargóð efni miðað við endingartíma og viðhaldsferil.



Q8: Hver er afhendingartíminn fyrir sérsniðnar hlífðar spíralrörþéttingar?

A8: Afhendingartími fer venjulega eftir flókið og framleiðslumagni þéttingarinnar. Almennt séð er sýnisframleiðsla og sannprófunarferill um 2-3 dagar og nýja myglusýnið er 15 dagar. Ef viðskiptavinurinn hefur brýnar þarfir getum við veitt flýtiþjónustu í samræmi við sérstakar aðstæður og reynt að stytta afhendingarferilinn.
